Establecer PD4-S-GH-SU Rejilla de protección metálica BSK (Ø 200 x 90 mm)

Tensión de alimentacón: 110 – 240 V AC 50 / 60 Hz
Dimensiones: Ø 200 x 90 mm (92199)
Consumo tipico: aprox. 0.2 W

Para recibir el paquete conforme a las especificaciones técnicas, pida los artículos indicados. Nº de artículo. 92265 Nº de artículo. 92199

Características
Descripción
Descargas
Resumen de la gama

	product-set-tab-features
Designación	PD4-S-GH-SU Set 92265-92199	PD4-S-GH-SU Nº de artículo. 92265	Rejilla de protección metálica BSK (Ø 200 x 90 mm) Nº de artículo. 92199

Tensión de alimentacón	110 – 240 V AC 50 / 60 Hz	110 – 240 V AC 50 / 60 Hz

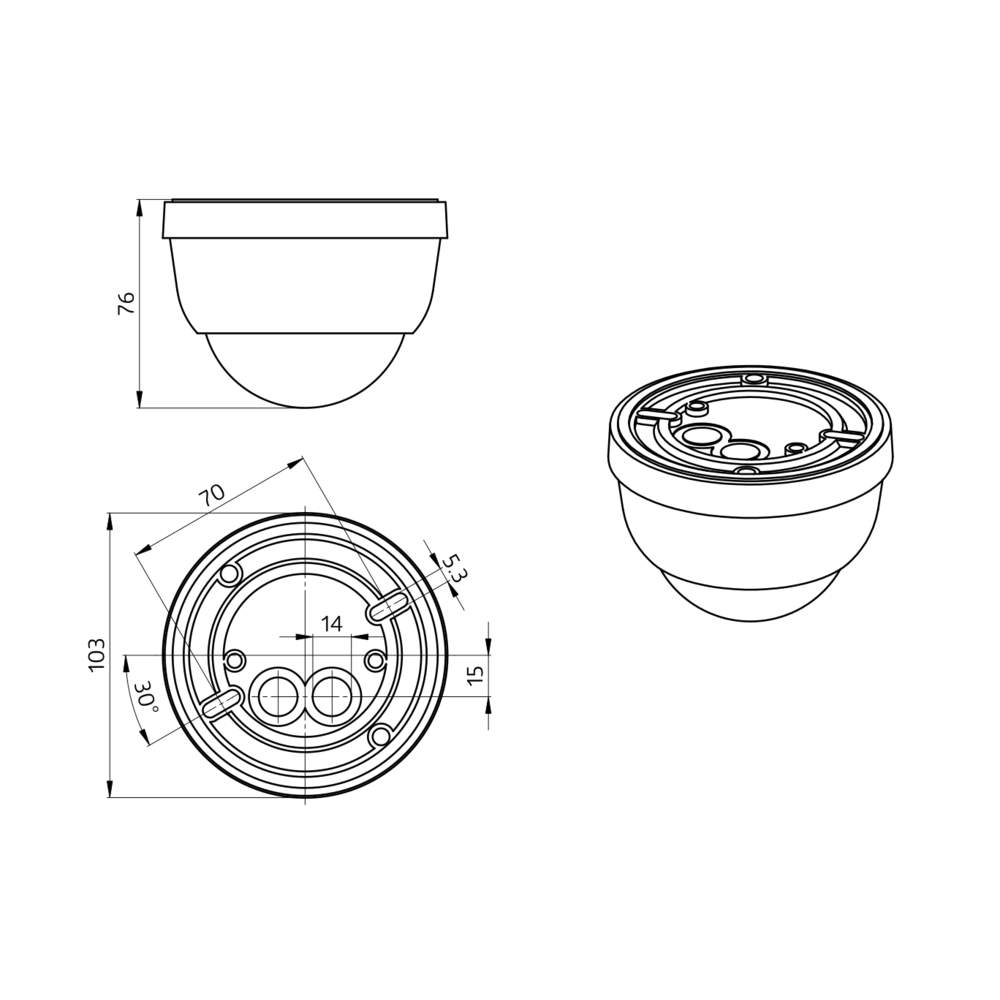

Dimensiones	Ø 200 x 90 mm (92199)	Ø 101 x 76 mm	Ø 200 x 90 mm
Consumo tipico	aprox. 0.2 W	aprox. 0.2 W
Área de detección	horizontal 360° oval (Montaje en techo)	horizontal 360° oval (Montaje en techo)
Alcance	30 m x 19 mmáx. 30 m x 19 m transversal máx. 30 m x 19 m frontal	30 m x 19 mmáx. 30 m x 19 m transversal máx. 30 m x 19 m frontal
Área de cobertura (movimiento transversal)	440 m² / 14 m Altura de montaje	440 m² / 14 m Altura de montaje
Altura de montaje min./m./recomendada	5 m / 16 m / 14 m	5 m / 16 m / 14 m
Grado de protección / Clase	IP54 / Clase II	IP54 / Clase II
Resistencia a impactos	IK09 (92199)	IK04	IK09
Temperatura ambiental	-25 °C a +50 °C	-25 °C a +50 °C
Carcasa	Policarbonato de alta calidad + rejilla de acero texturizado (92199)	Policarbonato de alta calidad	rejilla de acero texturizado
Color de material	blanco mate, similar RAL9010	blanco mate, similar RAL9010	blanco
Intervalo entre impulsos	2 o 9 s	2 o 9 s

Set : PD4-S-GH-SU + Rejilla de protección metálica BSK (Ø 200 x 90 mm) blanco

Modelo Esclavo especial para grandes alturas

Para la ampliación del área de detección de un modelo Master

En caso de detectar movimiento en la zona, el modelo Esclavo envía una señal al detector Master, que es el que conecta la iluminación en función del nivel de luz ambiental existente

Compatible con todos los detectores Master a 230V. Por favor consulte el modelo Master para ver las excepciones

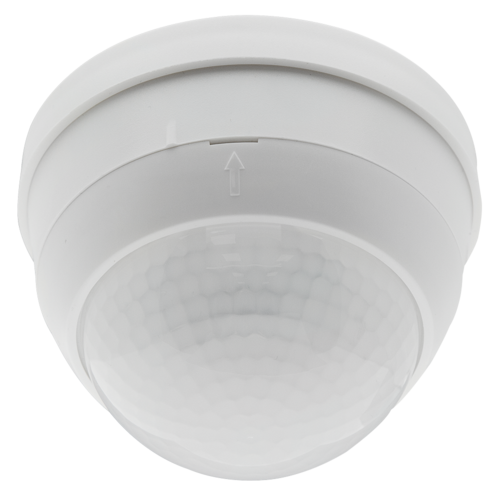

Las flechas permiten orientar correctamente el detector

En caso de instalación en pasillos con estanterías de gran altura, los detectores deben ubicarse siempre en las entradas de los mismos, cubriendo con carátulas obturadoras la parte de la lente del detector que da hacia fuera del pasillo, con el fin de evitar el encendido de la iluminación cuando hay movimiento en pasillos transversales adyacentes.
